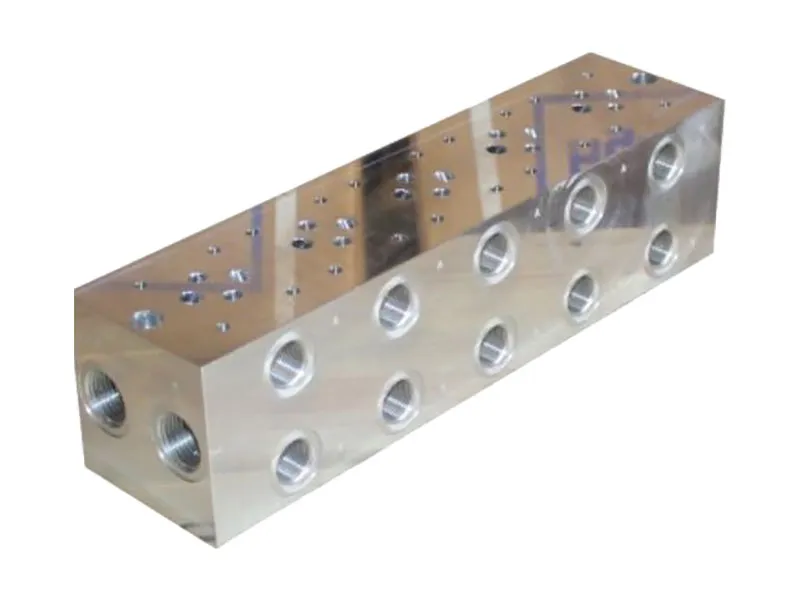

El colector de circuito paralelo de flujo estándar NG6 es un componente clave en los sistemas hidráulicos, especialmente diseñado para acomodar múltiples válvulas en un solo colector. Son capaces de ensamblar varias válvulas juntas, utilizando una presión común y una conexión de tanque, están disponibles en dos modelos: una versión de aluminio capaz de manejar hasta 3000 psi y un modelo de acero diseñado para presiones de hasta 5000 psi. En los sistemas de circuitos paralelos, el flujo se distribuye uniformemente entre todas las funciones, lo que permite que cada válvula funcione de forma independiente, lo que mejora significativamente la flexibilidad y la eficiencia del sistema hidráulico.
Para conocer los diseños detallados y las especificaciones, consulte el documento PDF proporcionado.

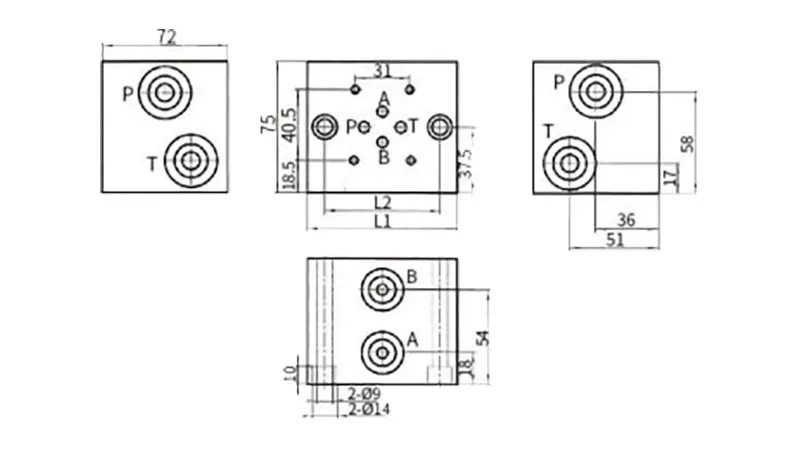

| Modelo | L1 (mm) | L2 (mm) | P & T | A & B | Peso neto del colector/manifold de acero (kg) | Peso neto del colector/manifold de aluminio (kg) |
| Ng06-1 | 86 | 66 | G1/2” | G3/8” | 3.16 | 1.1 |
| Ng06-2 | 136 | 116 | G1/2” | G3/8” | 5.11 | 1.78 |
| Ng06-3 | 186 | 166 | G1/2” | G3/8” | 7.06 | 2.45 |
| Ng06-4 | 236 | 216 | G1/2” | G3/8” | 9.01 | 3.13 |
| Ng06-5 | 286 | 266 | G1/2” | G3/8” | 10.96 | 3.81 |
| Ng06-6 | 336 | 316 | G1/2” | G3/8” | 12.91 | 4.48 |
| Ng06-7 | 386 | 366 | G1/2' | G3/8” | 14.86 | 5.16 |
| Ng06-8 | 436 | 416 | G1/2” | G3/8” | 16.81 | 5.84 |
| Ng06-9 | 486 | 466 | G1/2” | G3/8” | 18.76 | 6.52 |
| Ng06-10 | 536 | 516 | G1/2” | G3/8” | 20.71 | 7.19 |
El colector de circuito paralelo de flujo estándar NG10 es un bloque de colector hidráulico diseñado para aplicaciones de alto rendimiento. Construido con tecnología avanzada y materiales de alta calidad como el aluminio y el hierro dúctil, ofrece durabilidad y confiabilidad. Los colectores de aluminio se utilizan normalmente bajo presiones de trabajo de hasta 20 MPa, mientras que los colectores de hierro pueden soportar presiones de hasta 35 MPa. Los puertos del colector de circuito paralelo de flujo estándar NG10 son versátiles, disponibles en opciones de rosca BSP, NPT, SAE y METRIC, que se adaptan a una amplia gama de requisitos del sistema hidráulico.
Para ayudarlo a comprender brevemente Huada Hydraulics y nuestros productos hidráulicos, aquí hay una lista de preguntas frecuentes. Si su pregunta no está incluida en la lista, contáctenos directamente.
Sí, ofrecemos fabricación personalizada para colectores hidráulicos en variedad de materiales y tamaños para cumplir con sus necesidades específicas.
Trabajamos con varios metales, incluyendo acero al carbono, acero aleado, acero inoxidable, aleación de aluminio, hierro dúctil y cobre.
Podemos procesar colectores hidráulicos de hasta 2500mm de longitud y 30000kg de peso.
Huada Hydraulics, desde su fundación en el año 2001, ha estado comprometida con la innovación de la tecnología hidráulica. Nos especializamos en la producción de colectores hidráulicos, circuitos integrados hidrálicos, unidades de potencia hidráulica y válvulas hidráulicas, brindando soluciones innovadoras adaptadas a sus necesidades.
Huada Hydraulics cuenta con un equipo de diseño profesional y docenas de trabajadores técnicos experimentados que se destacan en soluciones hidráulicas personalizadas. Le ayudamos a dar vida a su visión con nuestras soluciones personalizadas de sistemas hidráulicos. Ya sea que se base en sus dibujos detallados o modelos de muestra, simplemente comparta sus especificaciones, como el tipo de fluido, la presión, el caudal y más. Nuestro objetivo es crear un sistema hidráulico adaptado con precisión a sus necesidades operativas, garantizando un rendimiento y una eficiencia óptimos.
En Huada Hydraulics, nuestro equipo de diseño se dedica al aprendizaje continuo, a asumir nuevas responsabilidades y a desarrollar habilidades que contribuyan al crecimiento general. Nos enorgullecemos de nuestras instalaciones de diseño independiente, donde nos esforzamos por superar las expectativas del cliente y sobresalir en el manejo de los proyectos más desafiantes para sus proyectos de sistemas hidráulicos requeridos.
En nuestras instalaciones, optimizamos nuestras operaciones mediante el abastecimiento de válvulas hidráulicas directamente de los fabricantes y el ensamblaje de los componentes del colector internamente. Este enfoque nos permite minimizar los retrasos en la cadena de suministro de los distribuidores. Llevamos a cabo pruebas rigurosas en nuestros colectores hidráulicos, incluidas pruebas de fugas externas para presiones que oscilan entre 200psi y 5000psi y caudales de hasta 12.4 gpm, así como pruebas hidrostáticas internas para garantizar un rendimiento eficiente.
En Huada Hydraulics, estamos comprometidos a brindar un servicio excepcional que cubra todas las fases de nuestro compromiso con el cliente, desde las consultas y recomendaciones previas a la venta, pasando por la ejecución del proyecto, hasta el soporte posventa. Nuestro servicio incluye capacitación integral sobre los estándares de uso para garantizar que nuestros clientes puedan operar todos sus equipos de sistemas hidráulicos de manera efectiva.
En Huada Hydraulics, ofrecemos gama versátil de válvulas hidráulicas, incluida nuestra propia marca Xinli, así como opciones de primer nivel de Taiwán, Japón y Alemania, lo que garantiza la entrega oportuna y la calidad garantizada. Para mejorar aún más la fiabilidad de su equipo, proporcionamos de forma proactiva piezas de reemplazo con nuestros envíos. Esto garantiza que tenga a mano los repuestos necesarios para reemplazos rápidos, minimizando el tiempo de inactividad y manteniendo sus operaciones funcionando sin problemas.
